华硕B365M主板插线全攻略，从开机跳线到前置音频，一篇讲透

装机最头大的不是拧螺丝,而是那一堆细细的针脚，尤其是华硕B365M这块板子，虽然性价比高、兼容性好，但它的插线设计有些细节跟其他主板不太一样，我上周帮朋友装了一台i5-9400F的机器，就在前置面板跳线上卡了十分钟，差点把针脚怼弯，今天干脆把这块主板的插线逻辑整理出来，配上视频教程的思路，你照着做基本不会翻车。

先认清主板上的几个关键区域

拿到华硕B365M（无论是Prime系列还是TUF系列），你先别急着插线。电源接口、CPU供电、风扇接口、前置面板针脚这四个区域是最容易出错的地方，我把它们的位置和特征列一下，你对照着看：

特别注意：B365M的CPU供电是8针设计，但很多电源只有4+4的线。如果你用的是低功耗的i3或奔腾，插4针也能开机，但如果是i5以上，务必插满8针，否则满载时会黑屏重启。

第一步：插电源线（24Pin + 8Pin）

这时候别急,先把主板平放在桌面上（别用静电袋垫着，那玩意儿导电），找到那块24针的长条接口，旁边有个塑料卡扣，电源线插上去卡扣会“咔哒”一声——没听到声音就是没插到位。

8Pin的CPU供电在左上角,有的电源是“4+4”分体设计，你要把它们并在一起再插，方向呢？卡扣朝外，小舌头对准缺口，硬怼是怼不进去的，插反了针脚会弯。

有个笨办法：插之前用手机拍个照，对比一下针脚和插头的形状，心里有底再动手。

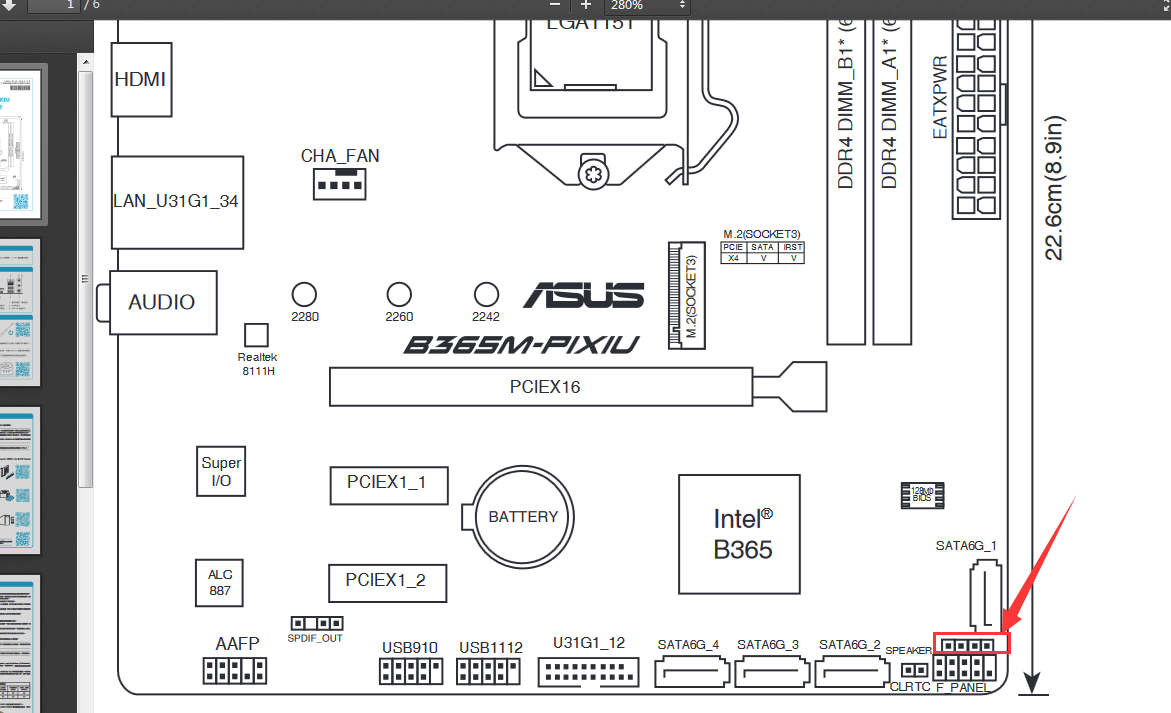

第二步：前置面板跳线（F_PANEL）——最容易掉坑的地方

这组针脚位于主板右下角,一共9根（其中一根是空针），华硕B365M的针脚定义跟大多数主板一致，但排列顺序经常有人搞混，我边写边回忆视频里讲的，给你画个简谱：

[Power LED+] [Power LED-] [Power Switch] [Reset Switch]
[HDD LED+]  [HDD LED-]   [空针]        [空针]

看到没？第一行是4个针脚，第二行也是4个，但华硕把电源开关和复位开关放在同一行的右端，对应机箱的线头，上面都会印着字：

• PWR_SW（电源开关）：插第一行第3、4针（不分正负）
• RESET_SW（重启开关）：插第一行第5、6针（实际上第二行第3、4针，因为第一行只有4个位置）——等等，我重新数一下。

准确说,华硕B365M的F_PANEL一共9针，排成两排：第一排5针，第二排4针，第一排从左到右是：PowerLED+、PowerLED-、PWR_SW、PWR_SW空（或复位）、空针。你还是以主板丝印标注为准，在针脚周围有一圈白色小字，写着“PWR_SW”“RESET”之类的，拿手电筒照着看。

最常见的错误：把HDD_LED（硬盘灯）插反了，这个灯的线头分正负（白色或黑色是负极），插反了灯不亮，但硬盘照常工作，很多人以为坏了，其实没坏。

第三步：前置USB和音频（小心“USB 2.0”和“F_AUDIO”）

这两个接口在主板边缘,防呆设计做得不错，反了插不进去，但有个细节：USB 2.0的9针接口，旁边有个空位，对应线头的堵头。别强行用力，对准了轻轻推，会自己卡进去。

前置音频（F_AUDIO）是11针（缺1针），线头一般是“HD_AUDIO”字样。插反了也能插进去一半，但会导致耳机有电流声、麦克风没声音，这种情况我见过好几例，都是老哥没对准瞎怼的，正确方向是缺针的地方对着线头的缺口。

第四步：风扇接口——别乱插

B365M上有三个风扇接口：CPU_FAN（必须插）、CHA_FAN1、CHA_FAN2（机箱风扇用），CPU风扇一定要插在标着“CPU_FAN”的那个4针上，这接口支持PWM调速，插到机箱风扇接口会导致开机自检报错“CPU Fan Error”，然后风扇满转速狂转。

机箱风扇嘛,插不插都行，不插的话机箱会闷一点，但不影响启动。

第五步：前面板USB 3.0（19针大接口）

这块板子在内存插槽右侧有一个蓝色/黑色的19针接口，连接机箱前面板的USB 3.0。这个接口的针脚很软，特别容易弯，插的时候务必水平对齐，垂直下压，不要倾斜，万一弯了，用镊子轻轻扶正，别用硬金属去挑。

关于视频教程的建议

说实话,光看文字确实容易懵，我建议你在B站搜“华硕B365M 插线”找那种边拆边装、镜头怼近拍的视频，看两遍再动手，重点看“F_PANEL”的细节——有的UP主会拿放大镜拍，那才看得清楚。

有个小技巧：插线前先用手机拍下主板针脚的丝印照片，放大看字母，再对线头的标签，这比盯着纸板图强多了。

最后检查一遍

插完所有线后,别急着装显卡，先接一个电源，短接PWR_SW两针（用螺丝刀碰一下），看看风扇转不转、CPU灯亮不亮，如果转一下就停，检查8Pin供电；如果开机但显示器没信号，检查显卡供电和内存是否插紧。

还有个小概率问题：如果你是B365M-K这种小板，前置音频接口可能在PCIe插槽下方，走线要绕一下，别硬拉。

好了,线插完，盖侧板，通电试机吧，要是哪步卡住了，对着针脚丝印再捋一遍——大多数问题都是“没插到底”或“方向反了”，别怕弄坏，只要你不是大力出奇迹，针脚没那么脆弱，祝你一次点亮。
